Сетка рифленая, частично рифленая ГОСТ 3306-88 для грохотов

Сетка рифленая ГОСТ 3306-88 для грохотов с квадратными ячейками из предварительно рифленой проволоки, предназначена для просеивания каменных углей, горючих сланцев, кокса, руд черных металлов, агломерата, для песка, щебня, бетона, окатышей, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрации.

Скачать ГОСТ 3306-88

Сетка рифленая для грохотов или сетка канилированная (рифленая, сложно-рифленая) изготавливается путем перпендикулярного переплетения предварительно изогнутых проволок диаметром от 2 до 6мм.
Проволоки рифленой сетки могут быть изогнуты только в местах пересечения (рифленая), или могут иметь дополнительно 2 изгиба между точками пересечения (сложно-рифленая).

Увеличение диаметра проволоки сетки приводит к уменьшению живого сечения, то есть к снижению пропускной способности сетки, но увеличивает ресурс службы сетки грохота в несколько раз, увеличивает интервалы замены, уменьшает количество ремонтных часов, заметно сокращает затраты.

Сетка частично рифленая с квадратными ячейками

Сетка рифленая ГОСТ 3306-88 характеризуется размером стороны ячейки в свету и диаметром проволоки.
Проволоки основы (без предварительного рифления) переплетаются с предварительно рифлеными проволоками утка.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.
Размер ячейки в свету, мм - от 1,6 до 25,0.
Диаметр проволоки или сторона квадрата, мм - от 0,9 до 4,5.
Стальная термически необработанная низкоуглеродистая, термически обработанная у глеродистая и высоколегированная (травленая) проволока.
Сетка применяется для разделения сыпучих тел по крупности.

Сетка рифленая с квадратными ячейками

Сетка рифленая характеризуется размером стороны ячейки в свету и диаметром проволоки.

Расшифровка сетки СР40,0-5,0:

СР-сетка сложно-рифленая;
40,0- размер ячейки в свету в миллиметрах
5,0 - диаметр проволоки в миллиметрах.

Проволоки основы и утка имеют изгиб рифления в местах переплетения. За размер стороны ячейки сетки рифленой в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка. Размер ячейки в свету, мм - от 4,0 до 25,0.
Диаметр проволоки или сторона квадрата, мм - от 1,6 до 6,0.
Стальная термически необработанная низкоуглеродистая, углеродистая, высоколегированная и высокомарганцовистая проволока.
Сетка применяется для разделения сыпучих тел по крупности.

Сетка сложно-рифленая с квадратными ячейками

Сетка сложно-рифленая характеризуется размером стороны ячейки в свету и диаметром проволоки.

Проволоки основы и утка имеют дополнительные изгибы рифления.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.
Размер ячейки в свету, мм - от 20,0 до 100,0.
Диаметр проволоки или сторона квадрата, мм - от 5,0 до 10,0.
Стальная термически необработанная низкоуглеродистая, углеродистая и высокомарганцовистая проволока.
Сетка применяется для разделения сыпучих тел по крупности.

Сетка частично рифленая с прямоугольными ячейками

Сетка частично рифленая характеризуется размером стороны ячейки в свету и диаметром проволоки.

Проволоки основы (без предварительного рифления) переплетаются с проволоками утка, имеющими изгибы рифления в местах переплетения.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволокими основы и соседними проволоками утка.
Между проволоками основы от 0,7 до 2,5; утка от 2,3 до 50,0.
Диаметр проволоки или сторона квадрата, мм - от 0,5 до 1,8.
Стальная термически необработанная и термически обработанная (черного отжига) низкоуглеродистая и термически обработанная высоколегированная (светлого отжига) проволока. Сетка частично рифленая применяется для фильтрации жидкости.

Сетка рифленая с прямоугольными ячейками

Сетка рифленая характеризуется размером стороны ячейки в свету и диаметром проволоки.

Проволоки основы и утка имеют изгиб рифления в местах переплетения.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы и соседними проволоками утка.
Между проволоками основы от 12,0 до 70,0; утка от 6,0 до 9,0.
Диаметр проволоки или сторона квадрата, мм - от 2,2 до 3,5.
Стальная термически необработанная высоколегированная и углеродистая проволока.
Сетка применяется для классификации окатышей.

Сетка рифленая тканая с квадратными ячейками ГОСТ 3306-88 из стальной рифлёной, термически не обработанной проволоки (СТ 45), для просеивания нерудных строительных материалов, углей, руд черных и цветных металлов, кокса, агломерата, окатышей, песка и др.

Основные геометрические характеристики
№ поз.	Наименование продукции	Единица измерения	Вес 1 м.кв.	Цена, руб. без НДС за м.кв.	Цена за карту с НДС (1.75х4.5)
0	Р2,0-1,2 ст.75	м2	6,8	1430	16514
1	Р3,0-1,6/1,2 ст.45-75	м2	5,5	1430	13514
2	Р3,8-1,8 ст.45-75	м2	7,0	1131	10688
3	Р4,0-1,6 ст.45-75	м2	6,0	1066	10074
4	Р5,0-2,0 ст.45-75	м2	7,2	910	8600
5	Р5,0-2,2 ст.45-75	м2	7,2	1014	9582
4	Р5,0-2,5 ст.45-75	м2	7,2	1404	13268
4	Р5,5-2,5 ст.45-75	м2	7,2	1352	12776
5	Р6,0-2,2 ст.45-75	м2	7,5	969	9155
5	Р6,0-3,0 ст.45-75	м2	7,5	1383	13071
6	Р7,0-2,2 ст.45-75	м2	6,7	845	7985
7	Р8,0-3,0 ст.45-75	м2	10,1	1078	10190
8	Р9,0-3,0 ст.45-75	м2	9,85	-	-
9	Р10,0-3.0 ст.45-75	м2	8,5	969	9158
10	Р10,0-3,5 ст.45-75	м2	8,45	1118	10565
11	Р12,0-3,0 ст.45-75	м2	7,9	871	8231
12	Р12,0-4,0 ст.45-75	м2	12,8	1170	11057
13	Р13.0-3.0 ст.45-75	м2	7,5	821	7756
14	Р13,0-4,0 ст.45-75	м2	11,8	1155	10910
15	Р14,0-4,0 ст.45-75	м2	7,2	1099	10385
16	Р15,0-4,0 ст.45-75	м2	11,6	1051	9932
17	Р15,0-5,0 ст.45-75	м2	10,5	1430	13514
17	Р16,0-4,0 ст.45-75	м2	10,5	964	9111
17	Р16,0-5,0 ст.45-75	м2	10,5	1326	12527
18	Р18,0-5.0 ст.45-75	м2	15,7	1282	12111
19	Р20,0-3,0 ст.45-75	м2	9,5	598	5651
19	Р20,0-5,0 ст.45-75	м2	9,5	1133	10706
19	Р20,0-6,0 ст.45-75	м2	9,5	2054	19410
20	Р23,0-5,0 ст.45-75	м2	9,7	1105	10445
21	СР25,0-5.0 ст.45-75	м2	10,6	1040	9828
21	СР25,0-6.0 ст.45-75	м2	10,6	1508	14251
21	СР30,0-5.0 ст.45-75	м2	10,6	1040	9828
22	СР32,0-5,0 ст.45-75	м2	8,9	923	8722
23	СР35,0-5,0 ст.45-75	м2	8,2	915	8642
23	СР35,0-6,0 ст.45-75	м2	8,2	1612	15233
24	СР40,0-5,0 ст.45-75	м2	7,0	767	6579
25	СР40,0-6,0 ст.45-75	м2	9,9	1001	9459
25	СР40,0-8,0 ст.45-75	м2	9,9	2223	21007
26	СР45,0-6,0 ст.45-75	м2	7,7	923	8722
27	СР50,0-6,0 ст.45-75	м2	8,8	871	8231
28	СР50,0-8,0 ст.55	м2	11,4	1651	15602
28	СР55,0-8,0 ст.55	м2	11,4	1521	14373
28	СР55,0-10,0 ст.55	м2	11,4	2860	27027
29	СР60,0-6,0 ст.55	м2	10,6	767	7248
29	СР60,0-8,0 ст.55	м2	10,6	1558	14727
29	СР70,0-8,0 ст.55	м2	10,6	1350	13671
30	СР70,0-10,0 ст.55	м2	14,2	2392	12762
30	СР80,0-10,0 ст.55	м2	14,2	2513	22604
30	СР100,0-10,0 ст.45	м2	14,2	2134	23749

Пример условного обозначения:

Сетка рифленая с ячейкой 5,0 мм из проволоки диаметром 2,0 мм углеродистой стали марки 70:

Сетка Р 5-2,0 ГОСТ 3306-88

Сетка рифленая с ячейкой 8 мм из углеродистой проволоки сталь 70 диаметром 3,0 мм:

Сетка Р 8-3,0 ГОСТ 3306-88

Сетка рифленая с ячейкой 10 мм из углеродистой проволоки сталь 55-70 диаметром 3,0 мм:

Сетка Р 10-3,0 ГОСТ 3306-88
Сетка сложно-рифленая с ячейкой 20 мм из углеродистой проволоки сталь 70 диаметром 5,0 мм:

Сетка СР 20-5,0 ГОСТ 3306-88
Сетка сложно-рифленая с ячейкой 40 мм из углеродистой проволоки сталь 70 диаметром 5,0 мм:

Сетка СР 40-5,0 ГОСТ 3306-88

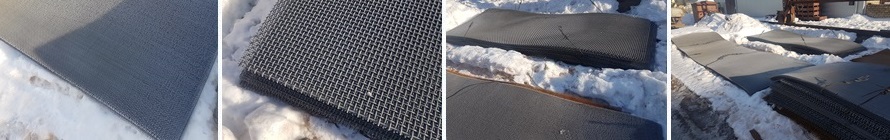

Размеры сетки - стандартные - 1750 х 4500 мм. Под заказ - длина до 6000 мм, ширина 1000-2000 мм.

Для пакетирования применяется катанка диаметром 5,5; 6,5 мм и увязывается не менее, чем в двух местах.

По желанию потребителя возможно изготовление канилированной рифленой сетки с другими размерами ячеек, изготовление прямоугольной или арфовидной ячейки и т.д.
